先积产品在户外电源的应用

来源: 日期:2023-5-12

户外电源是一种内置锂离子电池、自身可储备电能的户外多功能电源,又称为便携式交直流电源。户外电源相当于小型便携式充电站,具有重量轻、容量高、功率大、寿命长、稳定性强的特点,其可依据不同的使用情况选择常规充电或者太阳能充电。不仅配备了多个USB接口满足数码产品的充电,还可输出DC、AC、汽车点烟器等常用电源接口,能够为笔记本电脑、无人机、摄影灯、投影仪、电饭煲、电风扇、烧水壶、汽车等设备供电,适用于户外露营、户外直播、户外施工、外景拍摄、家庭应急用电等耗电量大的场景。

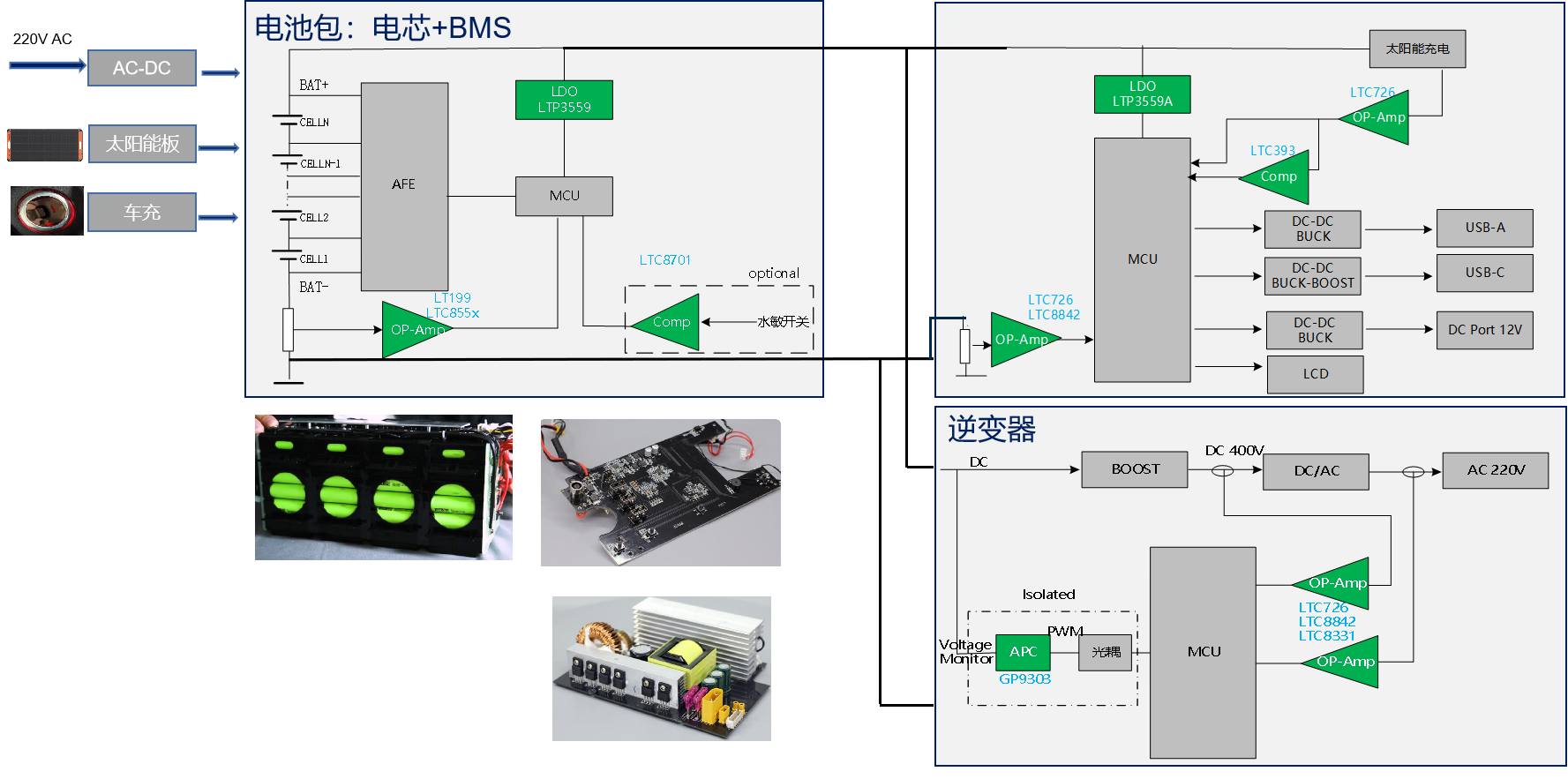

户外电源由控制板、电池组、逆变器、BMS系统组成,能够将直流电通过逆变器转换为可供其他电器使用的交流电,同时还支持多种接口直流输出,给各种数码设备充电。Linearin推出的APC、检流运算放大器、零漂移运算放大器、LDO、比较器 等系列芯片在户外电源领域得到广泛应用

GP9303

Analog to PWM Converter

GP9303是一个模拟信号转PWM信号转换器, 相当于一个PWM信号输出的ADC。此芯片可以将0V到5V的模拟电压线性转换成占空比为0%到100%的PWM信号, 并且占空比的线性误差小于0.5%。GP9303是支持电容隔离的版本。

  • 将0V到5V的模拟电压输入, 线性转换成0%-100%占空比的PWM信号输出。
  • GP9303M将0V到5V的模拟电压输入, 线性转换成0%-100%占空比的PWM信号, 并且将PWM信号高频调制后输出, 应用于电容隔离方案。
  • 输入信号兼容0V-5V
  • 输出PWM信号的频率范围: 1Hz to 1MHz
  • 输出PWM信号高电平: 5V
  • 最大PWM占空比误差: < 1% (0.5%、 0.1%)
  • PWM占空比线性度误差 <0.5%(0.2%、 0.1%)
  • 电源电压: 8V - 40V
  • 功耗: <5mA
  • 启动时间: <2ms
  • 工作温度: -40°C to 85°C、 -40°C to 125°C

GP9303通过检测电池组的电压,转换成PWM信号,经过光耦隔离,进入MCU,实现MCU对电池组电压的隔离检测。

GP9303最高供电电压40V,电池组直接给APC GP9303芯片供电,不需要外加LDO。




02

LT199

检流运算放大器

LT199 系列是一款高分辨率的检流放大器,集成精确匹配的薄膜电阻器,支持对电池的充放电电流检测。共有三种固定增益可供选择:50V/V、100V/V 和 200V/V。

  • 共模电压范围:-0.3 V~ 26 V
  • 电源工作范围:2.5V ~ 18V
  • 电压失调:±150 μV
  • 精度:
  1. 最大0.5 %的增益误差
  2. 最大0.5 μV/℃的失调漂移
  3. 最大10ppm/℃的增益误差
  • 增益选择
  1. LT199G1: 50V/V
  2. LT199G2: 100V/V
  3. LT199G3: 200V/V
  • 静态电流:100 μA
运放用于电池组充放电的电流检测,精准的电流检测,可以获得精准的电池容量,LT199系列器件由 2.5V 至 18V 的单个电源供电,消耗的最大电源电流为 100µA,提供了 SC70-6和SOT23-6封装。

03

LTC8552

零漂移运算放大器

LTC8552是零漂运算放大器,1.8V~5.5V的供电范围,1.5MHz带宽,具有最大8 μ V的输入失调电压,漂移最大为40nV/°C,具有超低的低频噪声,静态电流仅125uA, 通过外围电阻灵活配置增益。


  • 高直流精度:
-最大输入失调电压: ± 8 μV
- 最大温漂:± 40 nV/℃
- 开环增益: 132 dB
- 电源纹波抑制比:126 dB
- 共模抑制比: 130 dB
-  噪声: 0.45 μVpp
  • 带宽:1.5MHz
  • 静态电流:125 μA
  • 温度范围: -40℃ to +125℃



04

LTC726

高精度运算放大器

LTC725(单通道)、LTC726(双通道)是11MHz带宽,最大350µV失调电压的运算放大器,具有轨至轨输入和输出摆幅能力,当户外电源搭配光伏板充电时,需要对光伏板的输入电流检测,从而计算出最大功率MMPT。

  •  轨至轨输入和输出
  • 低输入偏移电压:±0.35mV (Max)
  • 单位增益带宽:11MHz
  • 低宽带噪声:8nV/√Hz
  • 低输入偏置电流:1pA
  • 低静态电流:750µA
  • 单位增益稳定
  • 内部射频干扰 (RFI) 和电磁干扰 (EMI) 滤波器
  • 供电范围1.8V ~5.5V
  • 温度范围:–40°C 至 +125°C



05

LTC8842

高精度运算放大器

LTC8842是双通道1.5MHz带宽,最大350µV失调电压的运算放大器,具有轨至轨输入和输出摆幅能力,用于检测输出电流,比如输出为汽车应急电源使用,搭电瞬间电流峰值可达800A,需要Vos低的精密运放。




  •  轨至轨输入和输出
  • 低输入偏移电压:±0.35mV (Max)
  • 单位增益带宽:1.5MHz
  • 低宽带噪声:25nV/√Hz
  • 低输入偏置电流:1pA
  • 低静态电流:85µA
  • 单位增益稳定
  • 内部射频干扰 (RFI) 和电磁干扰 (EMI) 滤波器
  • 供电范围1.8V ~5.5V
  • 温度范围:–40°C 至 +125°C

06

LTC872x

比较器

LTC872x 具有66nS的快速响应,从而当负载过流,短路时,系统快速切断和负载连接

LTC8721/2 分别为单通道,双通道比较器,推挽输出。

LTC8725/6 分别为单通道,双通道比较器,开漏输出。




  • 供电范围:1.7V ~5.5V、
  • 低电源电流:22µA
  • 传输延时:66nS
  • 输出电流能力:30mA @5V
  • 内部射频干扰 (RFI) 和电磁干扰 (EMI) 滤波器
  • 推挽输出
  • 供电范围:1.7V ~5.5V
  • 低电源电流:22µA
  • 传输延时:66nS
  • 输出电流能力:30mA @5V
  • 内部射频干扰 (RFI) 和电磁干扰 (EMI) 滤波器
  • 集电极开路输出
在户外电源应用中比较器用于负载过流,短路判断,从而切断和负载链接。



07

LTP3559A

45V LDO

LTP3559A支持45V高输入电压,2.5μA 静态电流的低压差LDO,LTP3559A系列线性稳压器是设计用于功耗敏感类应用的超低静态电流器件。一个精密带隙和误差放大器在温度范围内的精度为 1%。只有 2.5µA 的静态电流使得此器件成为由电池供电、要求非常小闲置状态功率耗散的常开系统的理想解决方案,提供SOT23-3L, SOT23-5L , SOT89 ,DFN1×1-4L多个封装供选择。

  •  输入电压范围:up to 45V
  • 输出电流:350mA
  • 输出电压:1.8V, 2.5V,3.0V,3.3V,3.6V AND 5.0V
  • 低压差:100mA@330mV
  • 低静态功耗:2.5μA
  • 支持过流,短路保护
  • 工作温度范围:温度-40℃ to +125℃
  • 提供SOT23-3L, SOT23-5L ,SOT89 ,DFN1×1-4L封装  ,    其中 SOT23-5L ,DFN1×1-4L封装带Shutdown功能

LTP3559可以直接从高达8串锂电池组取电,降压到3.3V&5V给MCU,运放供电,LTP3559输出电压为2%精度,另外LTP3559A输出电压为1%精度,可作为基准使用或差分电流检测电路的电压偏置。
