悦耳动听自然容不下噪声和失真，音频电子工程师在模拟信号处理为此不断奋斗，但是由于系统的小型化，数字化，无线通信引入的数字噪声，来自电源的开关噪声，射频器件带来的高频干扰都给电子工程师带更大的挑战。

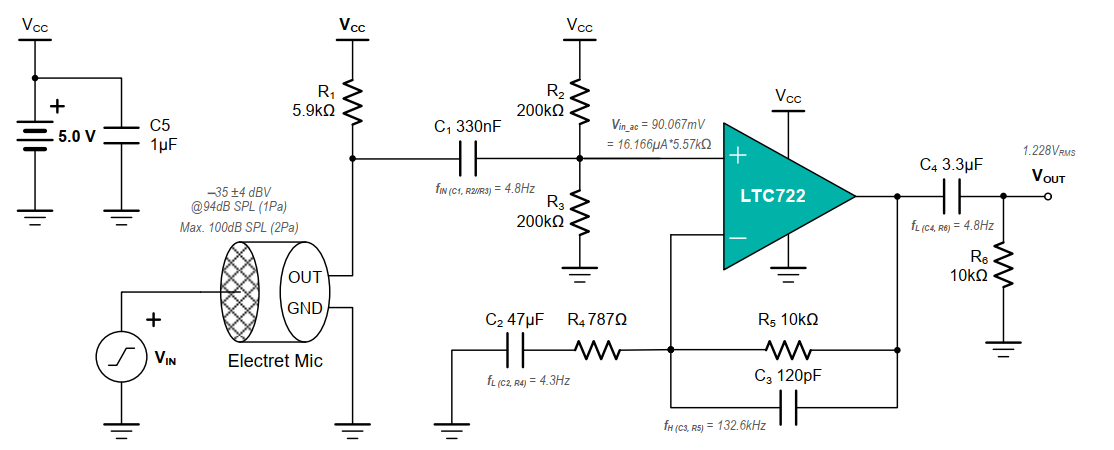

首先从麦克风输入就要选择合适的放大器，避免器件把本身的噪声放大输入到后级。下图为麦克风放大器电路。LTC722具有最小92dB PSRR，68dB CRMM可以抑制电源噪声和共模噪声，本身噪声密度8 nV/√Hz at 1 kHz，THD+N为0.0005%，这些性能可以满足一般的应用。除了输入，LTC722也适合用于输出端。

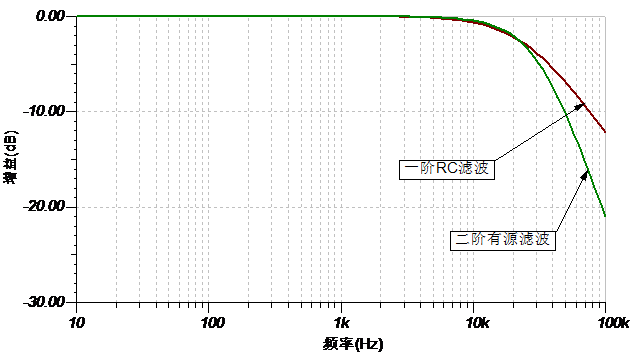

在数字音频系统，数字信号需要转换成模拟输出，虽然DAC采样频率高于可听频率范围，但是该带外噪声还是可能被在更高频率下工作的D类放大器混叠回到音频范围内，有些DAC输出利用低通滤波抑制这些高频噪声。跟一阶RC滤波相比，二阶滤波器的滚降为–40dB/十倍频程比一阶滤波–20dB/十倍频程更高的滚降速率，同时运放可以提供更低的输出阻抗。

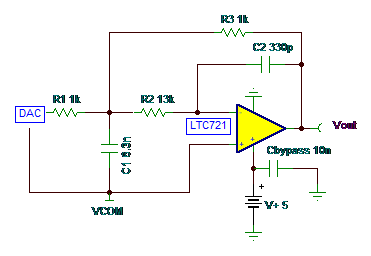

Gain=R3/R1

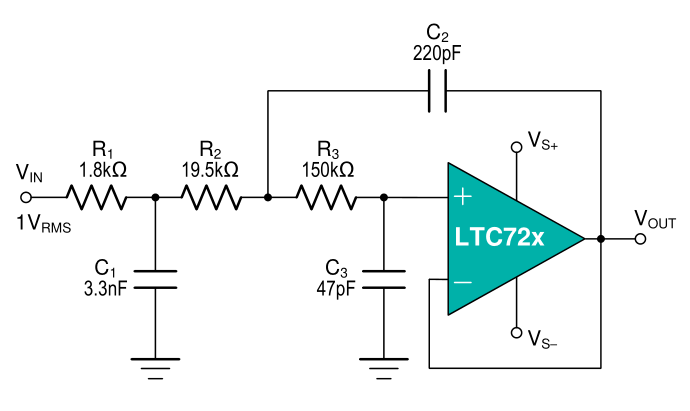

以上Butterworth滤波器为反向输出，如果需要同相输出，可以使用以下Sallen-Key滤波器。

有些DAC为了获得更高的信噪比采用差分电流形式输出，而声音要以电压形式表现，就需要将差分电流转换成电压（如下框图），LTA458x是高电压低噪声音频运放。+/-20V的供电范围，可以输出更宽的动态，0.8 μVRMS噪声，THD为0.005%性能，这些性能都为此类应用提供可选的方案。提供两运放和四运放封装形式，为多通道输出设计减小PCB面积。如果有更高的噪声和失真要求，先积提供LTA809x，同样+/-20V的供电范围，噪声，THD+N，CMRR，PSRR等表现更出色，在电源开关噪声下，高CMRR，PSRR性能尤为重要。

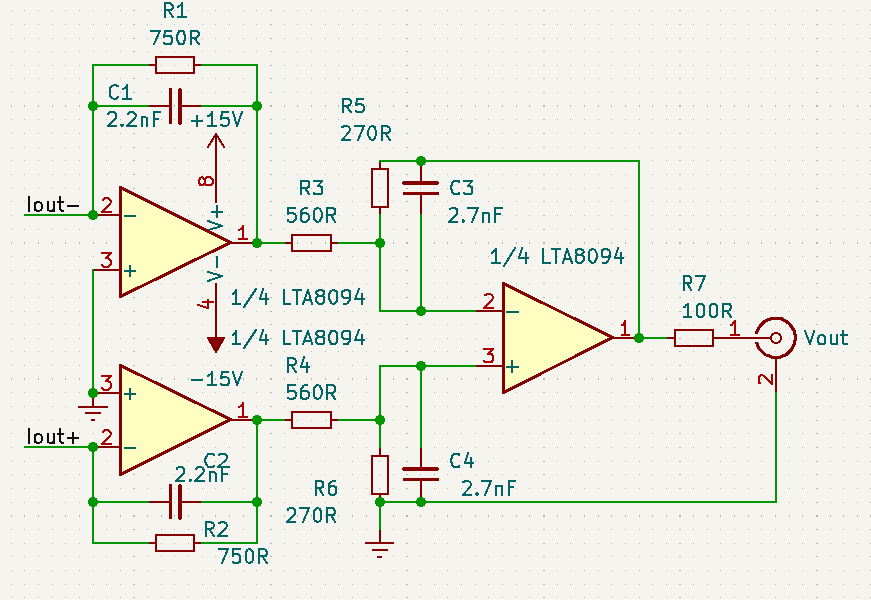

原理图示例，这里展示一个通道输出，Vout = 2-VRMS。

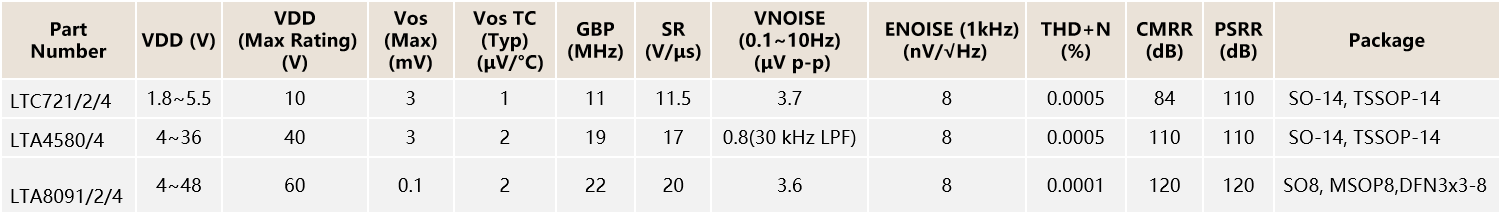

参数对比

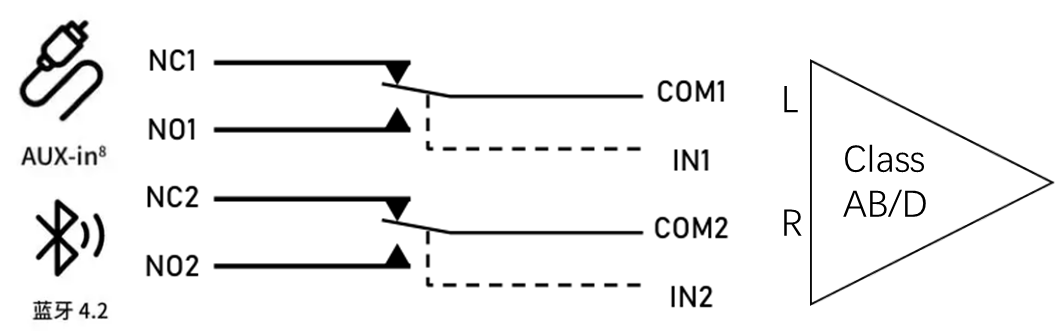

当你需要有多个输入源切换的时候，LTC5228或者LTC2467也许是不错的选择，两路或者四路SPDT模拟开关，-72dB 分离度，免除串扰的烦恼。当然，如果你的设计中需要USB切换，先积有合适的产品。

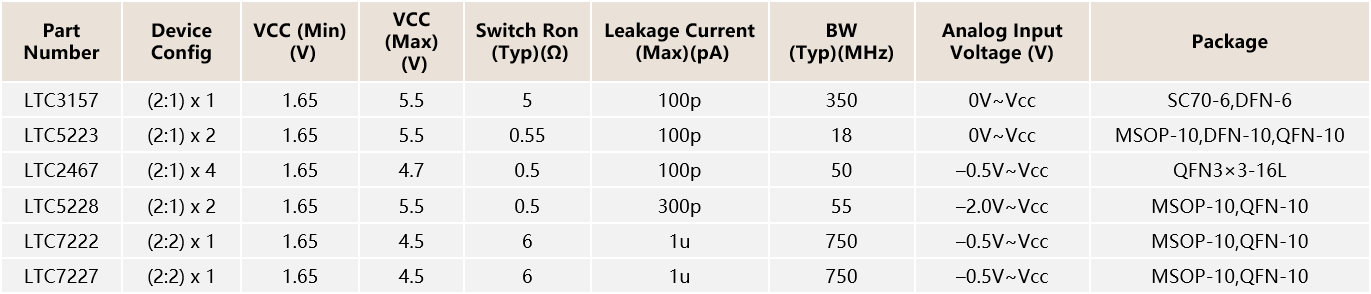

参数对比
