先积集成电路
上海先积集成电路有限公司（Linearin Technology Corporation）成立于2016年初，是一家专注于传感信号调理和功率电流感测应用的高端精密模拟芯片公司，总部位于上海，在深圳、西安和无锡等地设有研发中心。公司为智能家居、IoT物联网、工业控制和智能工厂、医疗设备、通信系统、汽车电子等市场提供创新产品和更优化的解决方案。
数据转换器
数据转换器广泛用于工业、通信、汽车和消费产品，宽范围的高精度转换IC包括高速多通道流水线型、低噪声逐次逼近寄存器(SAR)型、Σ-Δ转换型和集成可编程增益放大器(PGA)等丰富特性。■ 模数转换器(ADC)
模数转换器(ADC)模数转换器(ADC)
■ 数模转换器(DAC)
高精度:转换精度<0.1% 高分辨率:有效分辨率：15bit / 12bit 单芯片:PWM信号输入，模拟信号输出，一步到位单芯片方案 纯硬件:内部无单片机，纯硬件电 路实现，抗干扰能力强 多电源:提供2.7V~40V不同电源电压的芯片 多通道:单/双DAC芯片 多种模拟量输出:4-20mA、0-10V、0-5V、0-VCC等等
■ 数字转PWM(DPC)
高精度:12BIT分辨率，误差<1% 高频率:1Hz~1MHz 适合电机驱动等需要高频PWM的场景 I2C接口:数字转PWM芯片
■ PWM转模拟(PAC)
PAC芯片是PWM信号模拟信号转换器芯片的缩写，其功能是将PWM信号根据占空比转换成等比例的模拟量，模拟量幅值与PWM的占空比呈线性关系。PAC芯片内部集成PWM采样算法和高性能DAC 。
■ 模拟转PWM(APC)
模拟转PWM(APC)模拟转PWM(APC)
-
产品型号
输入信号Input
输出信号Output
分辨率Resolution(bit)
电源电压VDDM
功耗PDMax(mA)
封装Packages
GP8201S
12C
0-5V/0-10V
12
9-36
2
ESOP8
GP8202SL
12C
4-20mA
12
9-36
2
SOP8
GP8202ASL
I2C(带地址位)
4-20mA
12
9-36
2
ESOP10
GP8211S
12C
0-5V/0-10V
15
9-36
2
ESOP8
GP8212SL
12C
4-20mA
15
9-36
2
ESOP10
GP8212ASL
I2C(带地址位)
4-20mA
15
9-36
2
ESOP8
GP8302
12C
4-20mA
12
9-36
2
ESOP8
GP8303
I2C(带地址位)
4-20mA
12
9-36
2
ESOP10
GP8312
12C
4-20mA
15
18-40
3
ESOP8
GP8313
I2C(带地址位)
4-20mA
15
18-36
5
ESOP8
GP7101
12C
0%-100%PWM
0.001-1000
2.7-5.5
3
SOP8
GP7305
12C
0%-100%PWM
0.001-1000
10-40
3
SOP8
产品型号
输入信号Input
输出信号Output
PWM频率(KHz)
电源电压 VDDM)
功耗PDMax. (mA)
封装Packages
GP9105
0-VCC
0%-100%PWM
0.050-500
2.7V-5.5V
3
SOPB
GP9101
0-VCC
0%-100%PWM
0,050-500
4.5V-5.5V
3
SOP8
GP9301B
0-10V/PWM/10…
0%-100%PWM
0.050-500
10V-40
3
SOP8
GP9303
0-5V
0%-100%PWM
0.050-500
8V-40
3
SOPB
GP9305
0-5y
0%-100%HVPWM
0.050-500
8V-40
3
SOP8
GP9401
0%-100%PWM
0.001-100
2.7V-5.5V
3
SOPB
GP9403
0%-100%PWM
0.001-100
8V-40
3
SOPB
GP9406
EN使能
0%-100%PWM
26
11V-40
3
SOP8
GP7101
12C
0%-100%PWM
0.001-1000
2.7-5.5
3
SOP8
GP7305
I2C
0%-100%PWM
0.001-1000
10-40
3
SOP8
-
描述

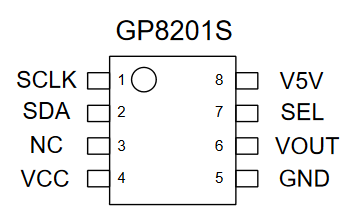

GP8201S是一个I2C信号转模拟信号转换器，即DAC，此芯片可以将12Bit数字量0x000-0xFFF线性 转换成0-5V或者0-10V的模拟电压，并且输出电压精度小于0.1%。
优势和特点将I2C信号输入，线性转换成0-5V或者0-10V的模拟电压输出。
输入信号范围12Bit，0x000-0xFFF
输入I2C信号高电平：2.7V-5.5V
输出电压误差：< 0.1% （两点校准）
输出电压线性度误差 <0.1%
电源电压：9V - 36V
功耗： <3mA
启动时间：<2ms
工作温度： -40°C to 85°C应用
马达调速
LED调光
工业模拟信号隔离
逆变器
电源
