LoRa智能组网芯片（二次开发）

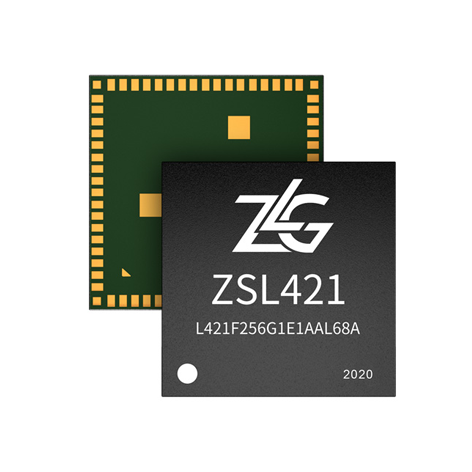

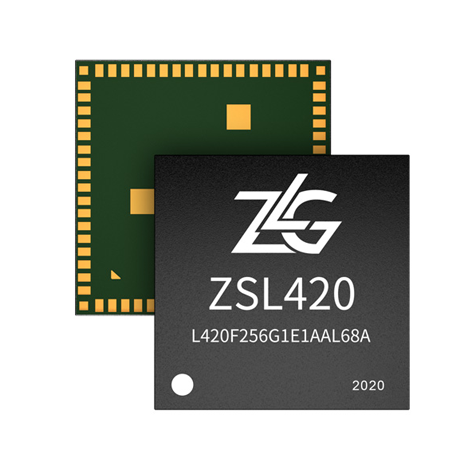

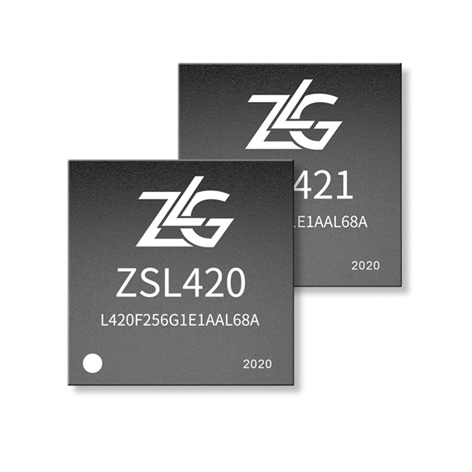

系列型号：ZSL420/ZSL421ZSL420/ZSL421是两款LoRa智能组网芯片（二次开发），支持LoRa、FSK、GFSK等多种调制方式，结合频谱扩宽处理技术，解决了小数据量在复杂环境中的远距离通信问题。工作频段470MHz~510MHz，支持内嵌自组网透明传输协议，支持一键组网，提供LinkWAN协议，CLAA协议和LoRaWAN协议，芯片内置32位Arm® Cortex®-M0+内核资源开放，主频48MHz，256K字节大容量Flash，32K字节大容量SRAM便于用户进行功能二次开发，是物联网无线通信领域绝佳的选择。
-
硬件高集成化

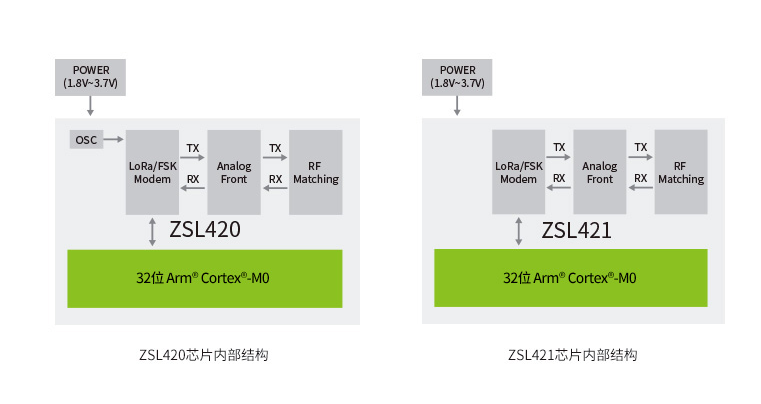

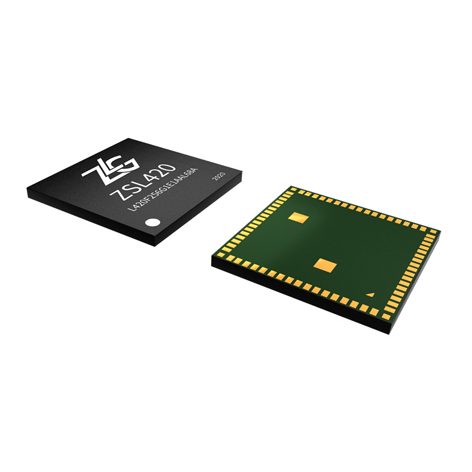

集成射频收发匹配、滤波电路，时钟电路（仅ZSL420）；集成低功耗的32位Cortex®-M0+微处理器，工作频率最高48MHz，256KB的Flash，32KB的SRAM， 45个通用I/O；支持LoRa、FSK等多种调制方式；LGA68封装，11mm*11mm*1mm，外形小巧使用便捷。

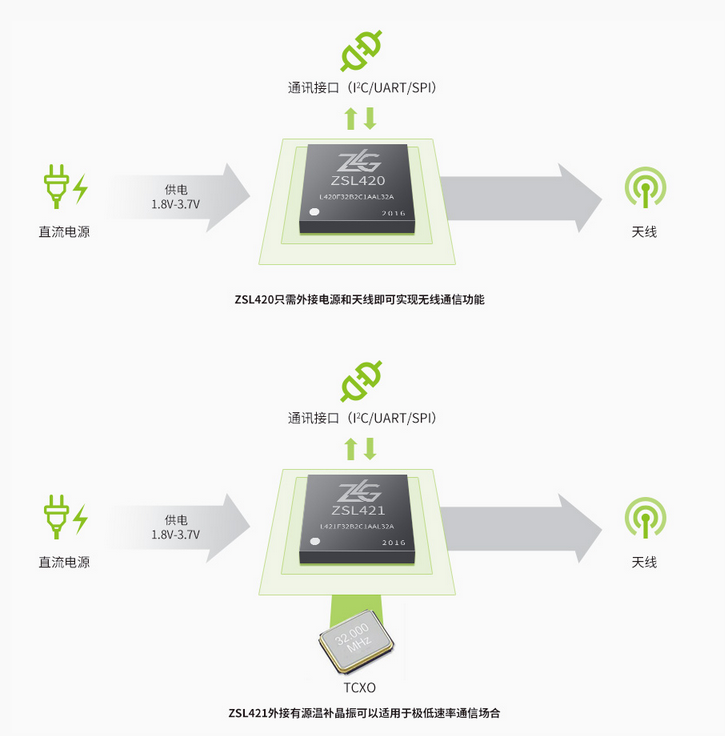

典型应用，外围电路极简设计
ZSL420只需外接电源和天线即可实现无线通信功能，ZSL421外接有源温补晶振可以适用于极低速率通信场合。
-
ZSL420/ZSL421
LoRa 智能组网芯片 (二次开发)
本产品的电源管理模块负责管理本产品各种工作模式之间的切换，以及控制各工作模式下的各功能模块的工作状态。本产品的工作电压(VCC) 为 1.8v~3.7v。

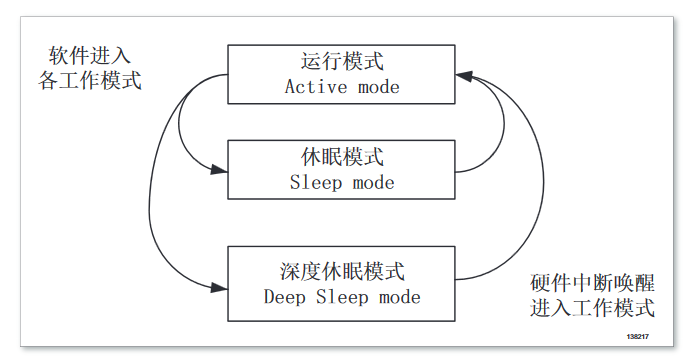

本产品有如下几个工作模式:
运行模式: CPU 运行，周边功能模块运行.
休眠模式:CPU 停止运行，周边功能模块运行。
深度休眠模式: CPU 停止运行，高速时钟停止运行
从运行模式，通过执行软件程序，可进入其他低功耗模式。从其他各种低功耗模式，通过中断触发，可回到运行模式。
无线收发器功能介绍

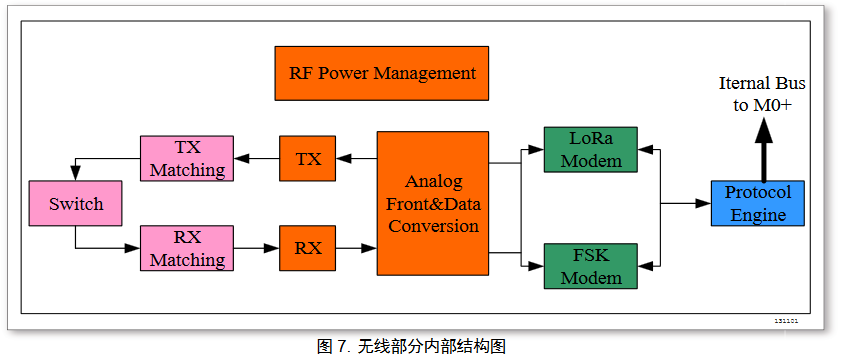

ZSL420/ZSL421 内置无线收发器是一款半双工收发器,内部结构如图7所示。无线部分作频段在470MHZ~510MHz,内置发射和接收匹配电路，射频模拟前端,数字调制解调器,支持 LORa 调制方式和 FSK 调制方式无线部分与ARM Cortex-MO+ 处理器互相独立，无线部分采用内部总线与 Cotex-MO+ 内核通信交互具有多种低耗模式,非常适合电池供电无线收发节点应用场合。
