充电接口CC&CV转换器
NDP1XXX系列：同步降压，支持CC、CV模式，最大电流达20A，适用于各类快充产品中，车载充电器，智能设备供电，次级转换多口充。NDP1331KC(7~34V，2.8A)
NDP1415RB(7~40V，20A)
NDP13B01QB(7~30V，15A)
NDP1480QB(7~40V，8A)
产品系列:
充电接口CC&CV转换器
-
Part NO ViN() IOUT
max
(A)VOUT
(VSwitching
frequeney
max
( XHz)Padkage chip
architectureMIN MAX NDP1331KC 7 34 28 ADL 300 SOP-8 P+N NDP1335KC 7 34 3.1 ADI 300 SOP-8 P+N NDP1340KC 7 34 4 ADI 300 SOP-8 P+N NDP1435KC 7 40 3.5 ADL 300 SOP-8 P+N NDP1360KC 7 34 6 ADL 130 SOP-8 N+N NDP1450KC 7 40 5 ADI 130 SOP-8 N+N NDP1460QB 7 40 6 ADI 300 QFN-5X5 N+N NDP14B0QB 7 40 8 ADI 300 QFN-5X5 N+N NDP1415RB 7 40 20 ADL 300 SSOP-10 N+N NDP13801QB 7 30 15 ADL 300 QFN-5X5 N+N NDP13802QB 7 30 8 ADI 300 QFN-5X5 N+N NDP133A1KC 7 30 3.1 ADI 280 SOP-B P+N NDP14302KC 4.75 40 3.5 ADI 220 SOP-8 P+N NDP13401KC 4.75 30 4 ADL 125 SOP-8 P+N NDP13301KC 4.75 30 3.5 ADI 125 SOP-8 P+N
-

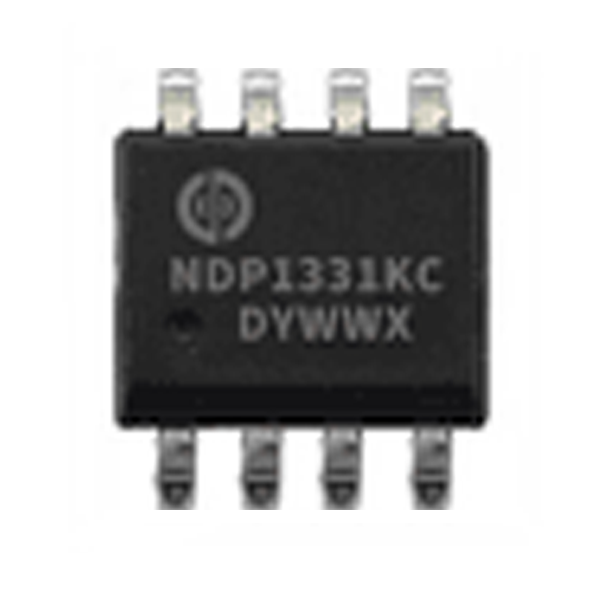

NDP1331KC
产品概述
NDP1331KC 是一款采用恒定频率、平均电流模式控制架构的高效单片同步降压直流/直流转换器。 能够提供高达 2.8A 的连续负载，具有出色的线路和负载调节能力。 该器件在 7V 至 32V 的输入电压范围内工作，并提供 3.6V 至 25V 的可调输出电压。
NDP1331KC 具有短路和热保护电路以提高系统可靠性。 内部软启动可避免启动期间的输入浪涌电流。

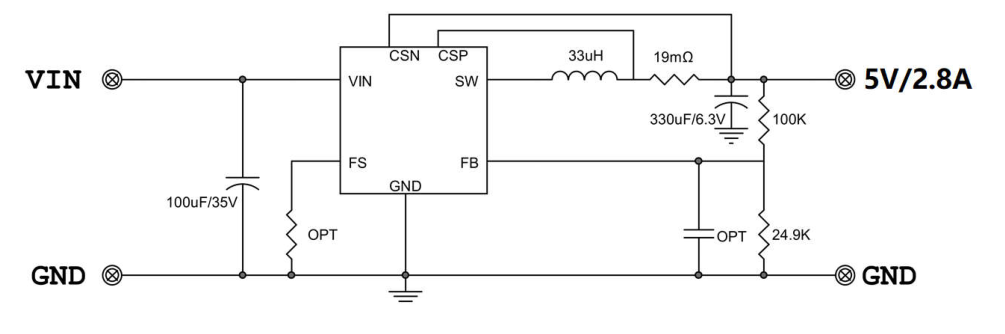

NDP1331KC 需要最少数量的外部组件。 和广泛的保护功能，以提高可靠性。原理图
特色点
※ 宽 VIN 范围：7V 至 32V
※ 2.8A连续输出电流
※ 效率高达93%
※ CC/CV模式控制
※ 内置可调线路补偿
※ 可调输出电压
※ +/-1.5% 输出电压精度
※ +/- 5% 限流精度
※ 集成75mΩ高边开关
※ 集成 35mΩ 低边开关
※ 可编程频率(130KHz~300KHz)
※ 轻负载突发模式操作
※ 内环补偿
※ 内部软启动
