锂电池充电管理芯片
NDP4XXX系列：锂电类产品芯片，有锂电池充电，锂电池转干电池芯片等，适用于玩具，便携电子设备，行车记录仪。NDP4054(4.7~10V，0.6A)
NDP4055(4.7~10V，0.15A)
NDP4056(4.7~10V，1A)
NDP4135DB(3.2~7V,3A,锂转干)
产品系列:
理电池转干电池芯片
理电池充电芯片
-
NDP4054 4.7 10 4.15 4.4 600 150 SOT23-5 NDP4056 4.7 10 4.15 4.4 1000 150 ESOP-8 NDP4055 4.7 10 4.15 4.4 150 SOT23-6 SOT23-6
-
NDP4054
产品概述NDP4054SD 是一款低成本、单节电池、恒流/恒压锂离子电池充电器。 NDP4054SD 具有一些外部组件，是非常小的单锂离子电池独立充电器。
充电电流通过单个电阻器在外部设置，由于采用内部 MOSFET 架构，因此不需要阻塞二极管。 NDP4054SD 充电至最终浮动电压精确到 ±0.6%，当充电电流下降到达到最终浮动电压后编程值的 1/10 时，NDP4054SD 自动终止充电周期，并自动进入睡眠模式，同时移除输入 力量。
输出受到电流和热保护，以防止在安全限制之外运行。 还提供 UVLO、热保护、OVP 和反向连接保护。
NDP4054SD 采用 SOT23-5 封装。

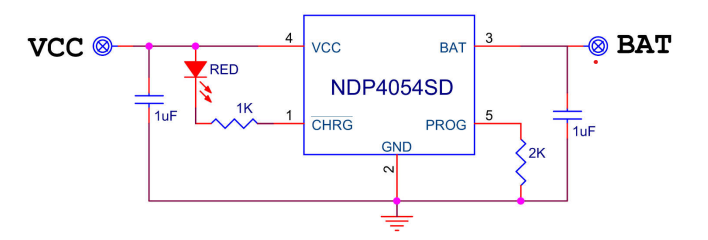

原理图
特色点
※带热调节的独立锂离子充电器
※预置充电电压精度为±0.6%
※适用于USB供电充电
※无需检测电阻或阻塞二极管
※可编程充电电流：100mA至600mA。
※C/10 充电终止
※12V 绝对最大输入电压。
※低电量充电调理
※6.2V输入过压保护
※自动充值
※关机时电池漏电流可以忽略不计
※电池反接保护
※过流/过温自我保护
※提供SOT23-5封装应用领域
※手机
※掌上电脑
※充电座和充电座
※低成本小型充电器
