高压大电流DC-DC
NDP2XXX系列：Buck，输入电压最大达100V，最大电流达15A，适用于各类中高压或大电流场景。
NDP2331KC (5.5~30V，3A)
NDP2821KC (7.5~100V，2A)
NDP23A5QB (7~30V，15A)
NDP2355KC (5.5~30V，5.5A)
产品系列:
DC-DC转换器
DC-DC控制器
-
Part NO WiN(V) IOUT
max
(A)VOUT
(V)Switching
frequeng
max
(KHz)Package chip
prchitectureMIN MAX NDP2331KC 5.5 30 3 ADL 300 SOP-8 P+N NDP2345KC 5.5 30 4.5 ADL 300 SOP-8 P+N NDP2355KC 5.5 30 5.5 ADL 300 SOP-8 P+N NDP2435KC 55 40 3.5 ADL 300 SOP-8 P+N NDP2450KC 5.5 40 5 ADL 300 SOP-8 P+N NDP23A5QB 7 30 15 ADL 300 QFN-5X5 N+N NDP2821KC 75 100 2 ADL 350 SOP-8 N+N NDP23B0QB 7 30 15 ADL 300 QFN-5X5 N+N
-
NDP2331KC

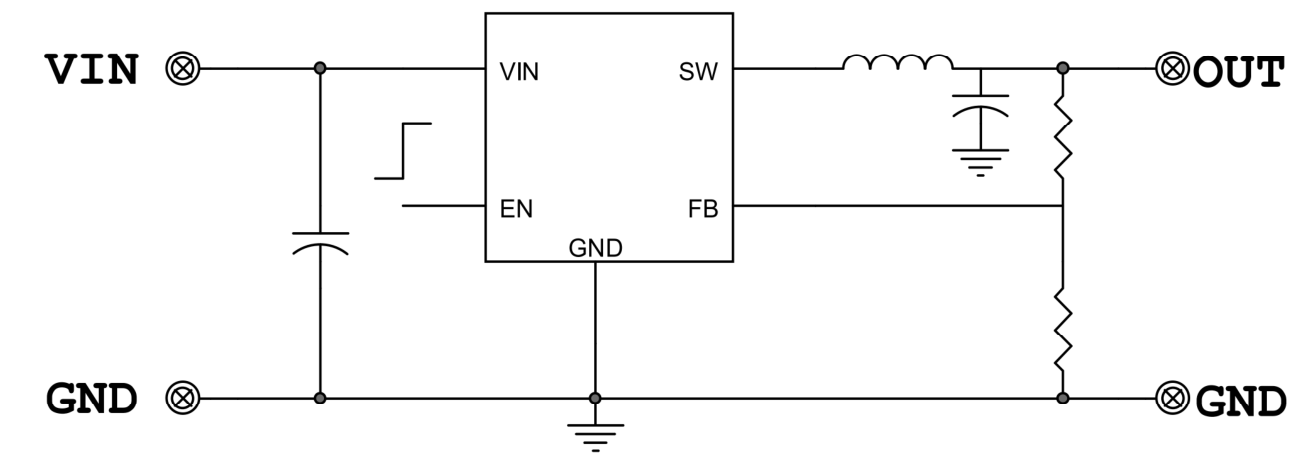

产品概述NDP2331KC 是一款高效、单片同步降压 DC/DC 转换器，采用恒定频率、平均电流模式控制架构。 能够提供高达 3A 的连续负载，具有出色的线路和负载调节能力。 该器件在 5.5V 至 30V 的输入电压范围内工作，并提供 1V 至 25V 的可调输出电压。 NDP2331KC 具有短路和热保护电路以提高系统可靠性。 内部软启动可避免启动期间的输入浪涌电流。
NDP2331KC 需要最少数量的外部组件。 和广泛的保护功能，以提高可靠性。
特色点※宽VIN范围：5.5V至30V
※3A连续输出电流
※高达94%的效率
※100% 最大占空比
※可调输出电压
※+/-2%输出电压精度
※集成70mΩ高边开关
※集成35mΩ低边开关
※300KHz频率
※轻负载突发模式操作
※内环补偿
※内部软启动

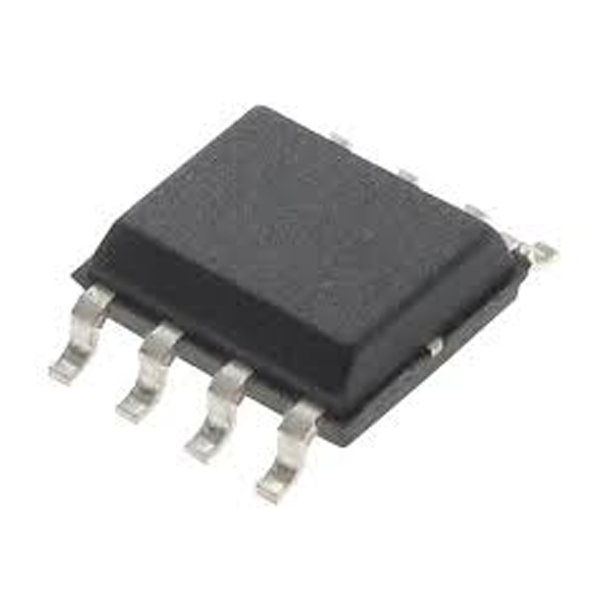

※提供SOP8封装
